Привод медогонки з пультом і вбудованим блоком живлення (220 В, 100 Вт), фото 3
Привод медогонки з пультом і вбудованим блоком живлення (220 В, 100 Вт), фото 4

Привод медогонки з пультом і вбудованим блоком живлення (220 В, 100 Вт)

4 780 ₴

  • В наявності
  • Код: MLP-122
Привод медогонки з пультом і вбудованим блоком живлення (220 В, 100 Вт)
Привод медогонки з пультом і вбудованим блоком живлення (220 В, 100 Вт)В наявності
4 780 ₴
+380 (97) 448-18-40
  • +380 (50) 801-42-90
+380 (97) 448-18-40
  • +380 (50) 801-42-90
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Електропривод на медогонки АВВ-100 і Чарунка завдяки вбудованому блоку живлення працює від мережі 220 В. Чудово підійде для роботи на електрифікованих пасіках або вдома, де є можливість під'єднатися до однофазної мережі.

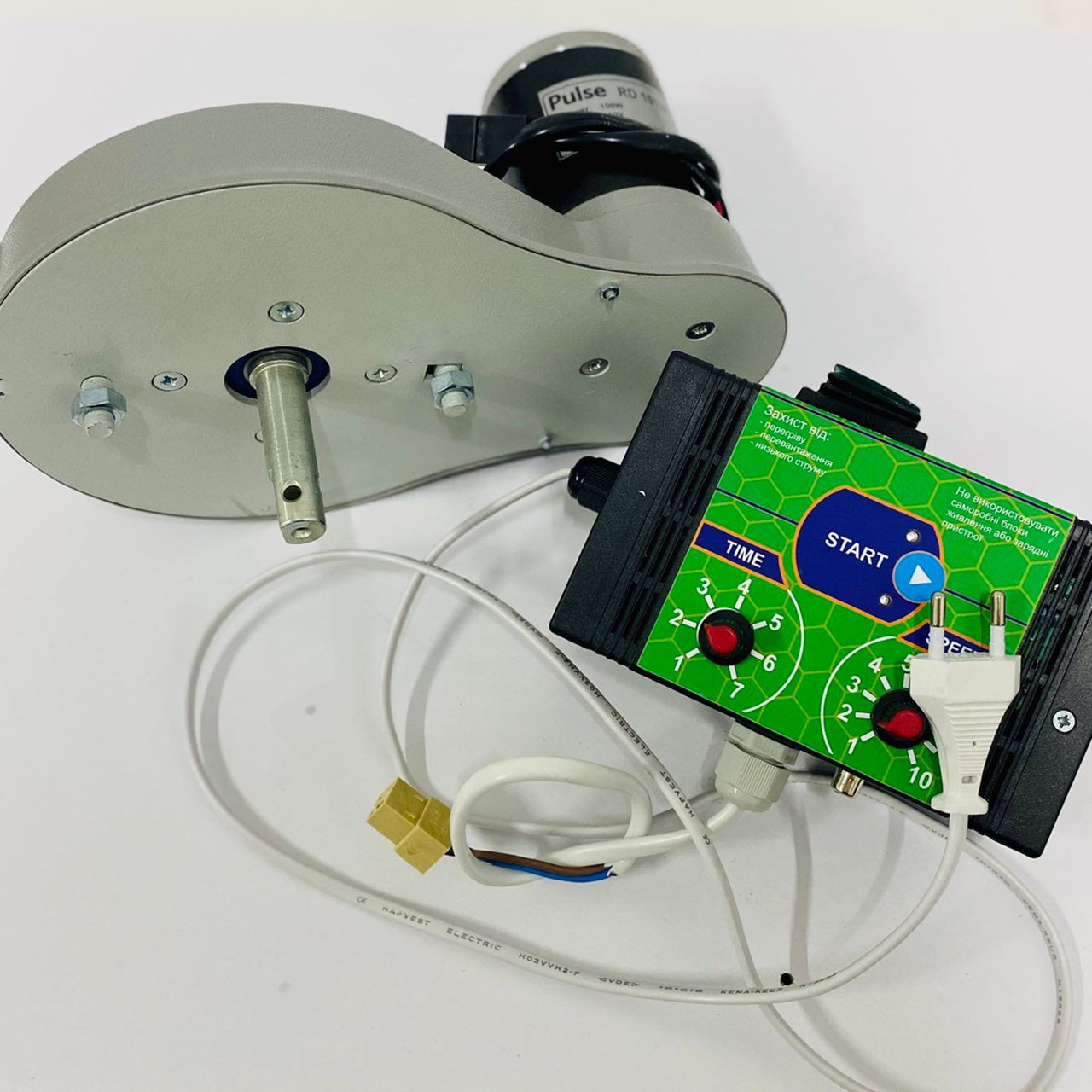

RD 1012 A  — це комплект, який складається з ремінного редуктора (двигуна, двох шківів і ременя) і модернізованого пульта керування (з вбудованим БЖ на 220 В).

Електропривод Pulse RD 1012 А — призначений для встановлення на редукторні медогонки виробництва АВВ-100, Чарунка, завод «ОСЬ» (включно з радянськими варіантами) вихід вала з електропривода, вниз через центральну планку в ротор медогонки. Діаметр вала цього електропривода становить — 14 мм

Електропривод встановлюється на медовогонки хордильного та радіального типів:

— Для радіальних медовичок, обмеження в діаметрі бака не більш ніж — 720 мм

— Для хордиальних медовичок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж 24 кг

Технічні характеристики:

    Тип: ремінний (ремінь GT3m 391х10 мм)
    Потужність — 100 Вт
    Напруга на вході — 220 В
    Робочі оберти вала: 50-220 ОС/хв.
    Діапазон робочих температур (С): + 5....+45
    Ступінь захисту: IP20

Пульт Керування обладнаний різновидами захисту:

    Захист за перевищенням струму навантаження: max 4,5 А.
    Захист від випадкового перемикання тумблера «REVERSE».
    Захист за температурою силових модулів пристрою.
    Захист від зниженої та підвищеної напруги.

Характеристики
Основні
ВиробникPulse
Країна виробникУкраїна
